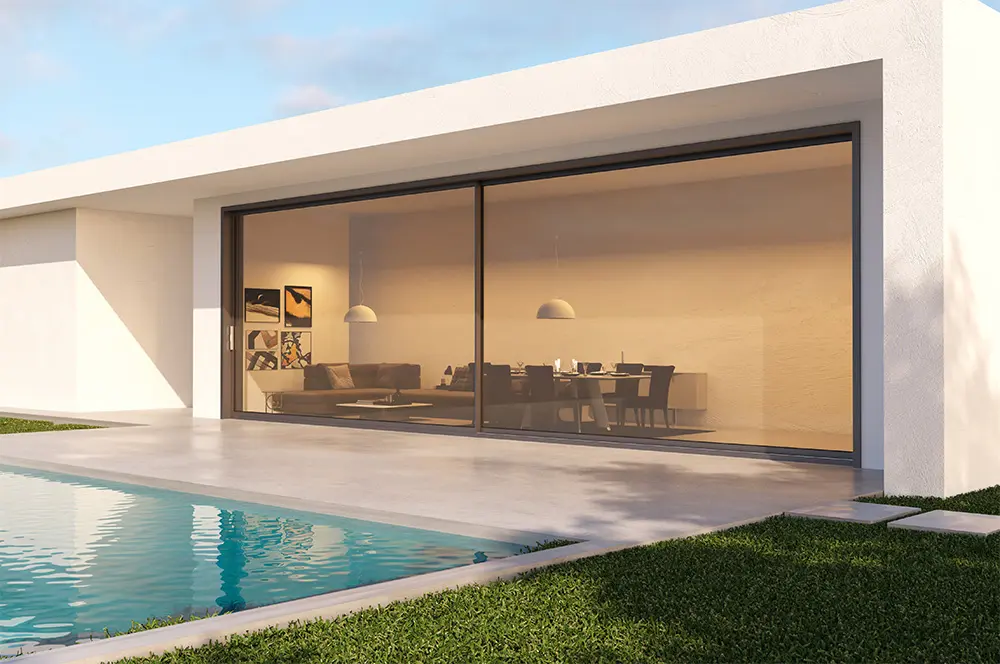

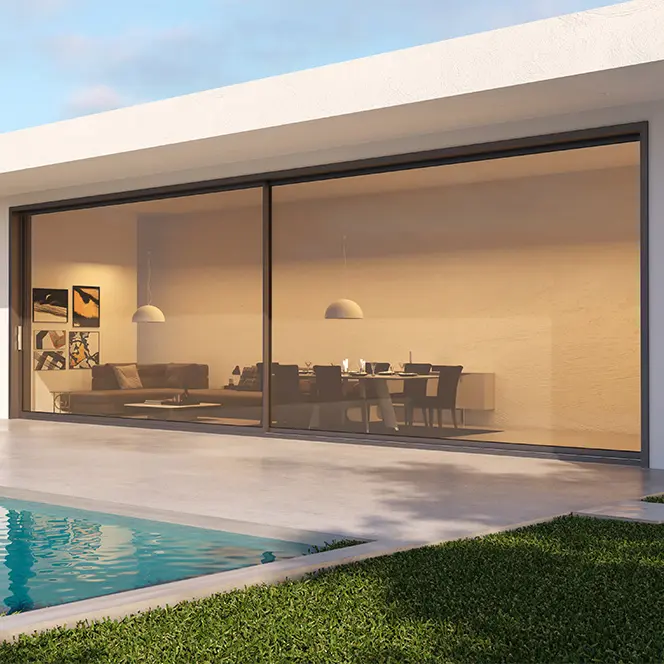

Těžké zvedací posuvné dveře

Posuvné dveře pro těžké zdvihy LEASKY jsou dveřní systém, který kombinuje funkci posuvu pro velké zatížení s mechanismem zavírání zdvihu a spouštění. Konstrukce umožňuje dveřnímu křídlu nastavit polohu kladky otáčením kliky. V normálním stavu se dveřní křídlo posouvá pro každodenní provoz. Po otočení kliky do zavřené polohy se dveřní křídlo sníží jako celek a přitlačí těsnicí lišty proti kolejnici a vytvoří uzavřenou bariéru. Tento produkt je vhodný pro scénáře, které vyžadují nosnost a těsnicí výkon, včetně velkých otvorů, balkónů budov, vchodů do komerčních budov a podobných aplikací.



Materiál profilu a povrchová úprava

Dveřní systém využívá vysoce přesné profily z hliníkové slitiny 6063-T5. Tloušťka stěny hlavního profilu splňuje požadavky národních norem. Povrchová úprava je provedena práškovým nástřikem kovu. Přilnavost nátěru splňuje požadavky normy GB/T 5237, poskytuje odolnost vůči povětrnostním vlivům a vyblednutí. Šířka rámu je 140 mm, což je navrženo tak, aby zlepšilo celkovou odolnost konstrukce v ohybu a stabilitu.



Kapacita zatížení a operační systém

Nosnost jednoho křídla dveří je k dispozici ve dvou konfiguracích:

Standardní konfigurace: 300 kg na křídlo.

Zesílená konfigurace: 500 kg na křídlo, s rozměry jednoho křídla do 3,5 m (šířka) × 3,2 m (výška).



Sada kladek využívá dvounosnou konstrukci, spárovanou s vysoko-nízkými pásy z nerezové oceli. Povrch dráhy je tvrzený pro odolnost proti opotřebení, aby vyhovoval požadavkům opakovaných posuvných operací. Kladka a kolečko proti kývání tvoří dvouvrstvou polohovací konstrukci, která slouží k ovládání bočního pohybu dveřního křídla během provozu.



Struktura těsnicího systému

Mezi zárubní a dveřním křídlem je umístěno šest těsnících lišt. Materiál proužku je pryž EPDM (ethylen propylen dien monomer). Jeho rychlost komprese a odolnost proti stárnutí splňují požadavky normy GB/T 24498. Nylonové profily s hákovým okrajem a dvouvrstvé kompozitní pásy se používají v kombinaci k vytvoření vícedutinové tepelné bariéry, která se používá ke snížení přenosu tepla. Při zavřeném dveřním křídle tlačí těsnicí lišty na rám a vytvářejí stlačený překrývající se stav. Tato struktura také poskytuje určitou úroveň odolnosti proti vypáčení.



Návrh odvodnění a hydroizolace

Po délce dráhy jsou uspořádány drenážní otvory kombinované s průběžným dvouvrstvým krytem filtru. Kryt filtru se používá k zachycení částic a zabránění ucpání drenážních otvorů. Drenážní cesta využívá výškový rozdíl a využívá gravitaci k nasměrování vody ven. Dvouvrstvá struktura krytu filtru se také používá ke snížení zpětného proudění vzduchu z exteriérové ​​strany.



Metoda rohového připojení

Rámové spoje používají rohové pery vstřikované lepidlem, vyztužené zplošťovacími deskami. Rohové klíče jsou zajištěny konstrukčním lepidlem pro vyplnění spojovacích mezer, které se používá k udržení dlouhodobé pevnosti spojení rámu a rovinnosti povrchu.



Aplikační scénáře

Budovy v pobřežních oblastech, kde jsou faktory, které je třeba zvážit, odolnost proti tlaku větru a odolnost proti korozi solné mlhy.

Oblasti náchylné k tajfunu, kde projekty mají specifické požadavky na odolnost dveří a oken proti tlaku větru.

Velkoprostorové obývací pokoje, balkony nebo komerční prostory, kde je vyžadován širší pohledový otvor.



Specifikace produktu

Položka	Specifikace
Materiál profilu	Hliníková slitina 6063-T5
Šířka hlavního rámu	140 mm
Povrchová úprava	Kovové práškové lakování
Max. Zatížení jedním listem (standardní)	300 kg
Max. Jednolistové zatížení (zesílené)	500 kg
Max. Velikost jednoho listu (zesílená)	3,5 m (Š) × 3,2 m (V)
Materiál těsnící pásky	EPDM pryž
Počet těsnění	6
Typ stopy	Vysoko-nízká dráha z nerezové oceli
Drenážní konstrukce	Průběžné drenážní otvory + dvouvrstvý kryt filtru pro zamezení zpětného toku



Služby přizpůsobení

LEASKY poskytuje přizpůsobená systémová řešení pro dveře, okna, fasády a sluneční clony na základě různých regionálních klimatických podmínek, prostředí budov a požadavků na použití. Proces přizpůsobení zahrnuje: posouzení potřeb → měření na místě → návrh designu → potvrzení výkresu → výroba a dodávka. Konkrétní detaily přizpůsobení (rozměry, barva, konfigurace) je třeba potvrdit s technickým týmem.



Vyžádejte si informace o produktu nebo cenovou nabídku

Chcete-li získat podrobné výkresy produktů, zkušební zprávy nebo nabídky projektů, kontaktujte prosím obchodní oddělení s následujícími informacemi:

Název a umístění projektu

Rozměry otvoru a požadovaná konfigurace otvoru

Požadavky na odolnost proti tlaku větru, vodotěsnost a vzduchovou propustnost (pokud jsou specifikovány)

Technický návrh a referenční cena budou poskytnuty do 24 hodin.
